IR rework stanice renovaného výrobce JOVY-SYSTEMS představuje díky spojení s PC a propracovaným ovládacím programem špičku v oblasti poloautomatizovaného infračerveného pájení. Díky precizní, promyšlené konstrukci a solidnímu dílenskému zpracování nabízí vysoký komfort práce. Software umožňuje vynikající management pájecích profilů, jejich grafickou editaci a vyobrazení aktuální křivky podle měřených hodnot během procesu pájení. Pro dokonalé monitorování teplot na různých místech jsou k dispozici 3 nezávislé měřící okruhy teploty. Po připojení dalších senzorů teploty můžete měřit teplotu spodku plošného spoje, teplotu čipu i teplotu spoje u paty BGA.
V jednotlivých částech pájecí křivky jsou stanoveny maximální nepřekročitelné teploty a při jejich eventuálním dosažení je indikován alarm. Rework systém je kompatibilní s bezolovnatým i olovnatým pájením. Poskytuje bezpečný ohřev všech komponent jako SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA a všechny epoxidové μBGA. Širší nabídku ir emitorů v rozměrech 20x20mm, 40x40mm, 60x60mm, 70x70mm, reprezentují dodávané clony, které se předsadí před horní ir infra topnou plotnu.
Řídící systém není umístěn v jednom šasi s předehřívačem, ale v externím kovovém boxu, který je se stanicí propojen kabelem. Ovládací jednotka tak není ani při nepřetržitém provozu přehřívána, což vede ke zvýšení spolehlivosti a prodloužení životnosti stanice. O chlazení výkonových spínacích prvků ovládací jednotky se navíc stará dedikovaný ventilátor.
Hlavní část příslušenství tvoří stolice pro upnutí plošného spoje (x-y table), pomocí které uchytíte základovou desku až do šířky 600mm. Kompresor pro vakuovou pinzetu je integrován uvnitř šasi. S největší gumovou násadou uzvedne až 200 g. Oproti ostatním infra systémům můžete očekávat rychlejší odezvy na požadované změny teplot díky výkonnějším zářičům, rovnoměrnější plošné rozložení infra záření.
Nebývale vysoký důraz je u této rework stanice kladen na nastavení pracovních parametrů - teplotního profilu pomocí programu na PC. Stanice se k PC připojuje přímo USB kabelem a software umožňuje správu teplotních profilů a poskytuje vizualizaci celého procesu přetavení. Přetavovací profily jsou k dispozici přímo na webu výrobce; pomocí řídícího sw je stanice nastavena během okamžiku přesně tak, jak vyžaduje konkrétní aplikace. Nastavené profily je možné uzamknout a chránit heslem.

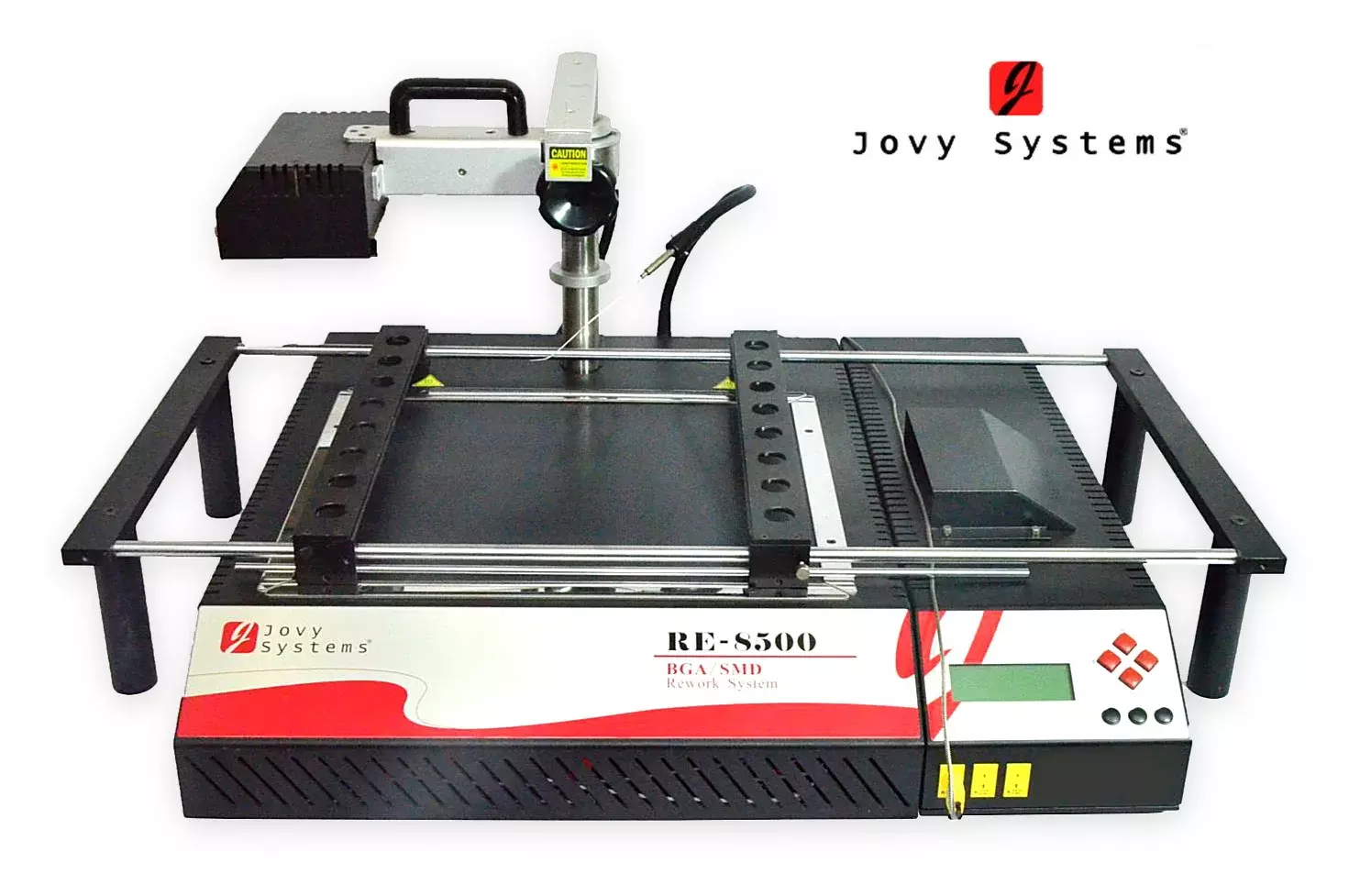

JOVY RE-8500 nabízí promyšlenou konstrukci a dílenské zpracování a s tím související komfort obsluhy. K přesnému vycentrování pájeného čipu pod infračerveným zářičem slouží laserový zaměřovač.
Rework profily zde ke stažení.

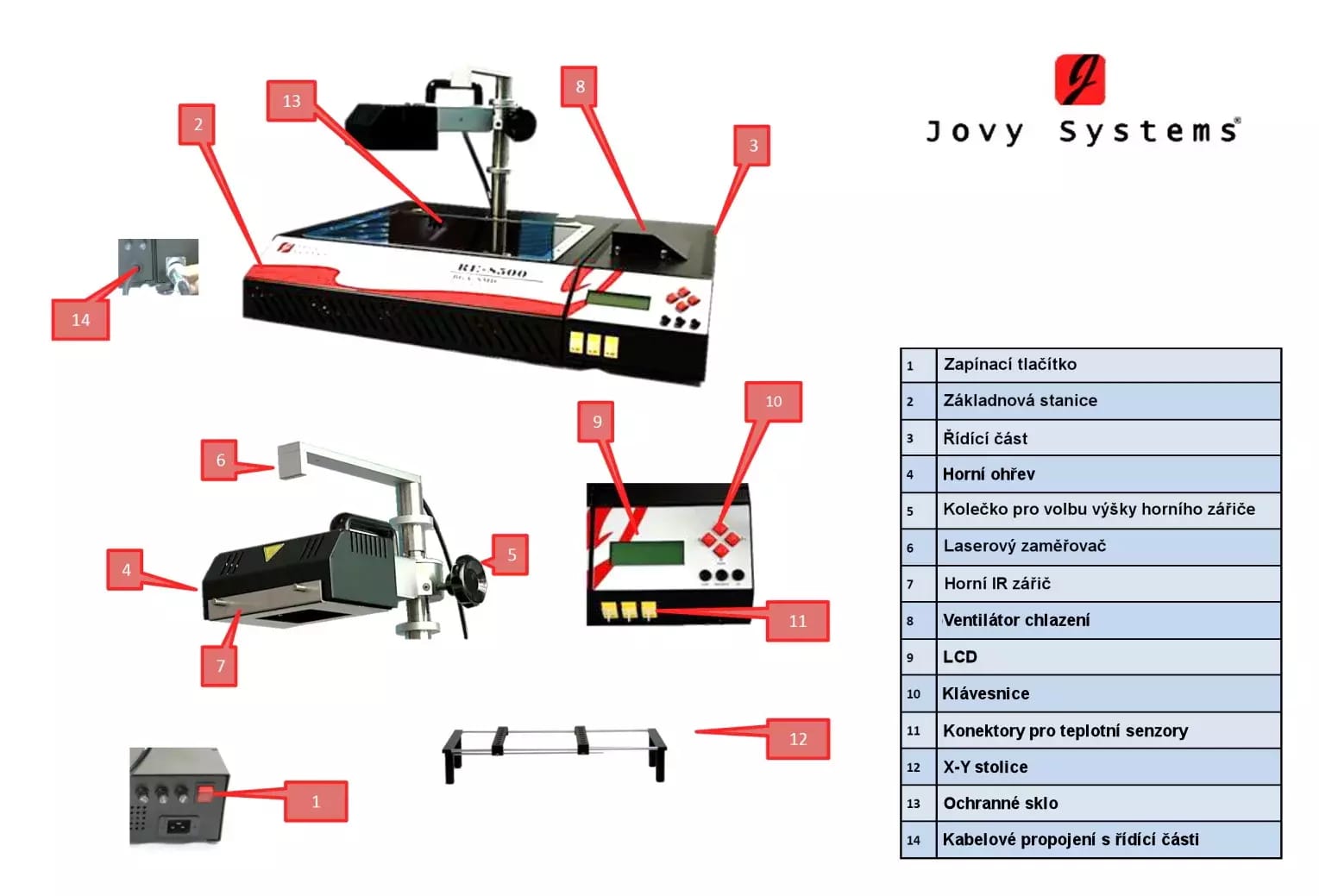

opravárenské pracoviště JOVY RE-8500 obsahuje:
- RE-8500 stanici s podehřevem a IR reflektorem
- řídící část stanice, propojovací kabel
- X-Y suport pro uchycení desky plošných spojů
- 4 clony infra zářiče 2x2, 4x4, 6x6, 7x7 cm
- 1 teplotní senzor
- USB kabel
- set vakuové pinzety - vakuové pero + 5 gumových přísavek
- napájecí kabel
- náhradní pojistky
- montážní šrouby
- CD + manuál
Příklady použití opravárenské stanice JOVY RE-8500
- odletování plechového stínění ze základní desky mobilního telefonu (zejména MOTOROLA používá tlustý plech)
- přetavení (reflow) procesorů nebo pamětí mobilních telefonů - časté závady u telefonů s tenkými deskami plošných spojů (SIEMENS)
- náhrada horkého vzduchu při reworku mobilních telefonů - infra ohřev neodfoukne drobné součástky
- výměna CPU u notebooků, netbooků
- výměna south bridge a north bridge chipu
- odletování a zpětné přiletování vadných grafických čipů
- reflow grafického čipu
- opravy libovolných SMT chipů na základových deskách
- reflow X-box
- reflow PS3
- reflow NINTENDO Wii
- předehřev se dá použít i ve spojení s horkovzdušnou pájkou
