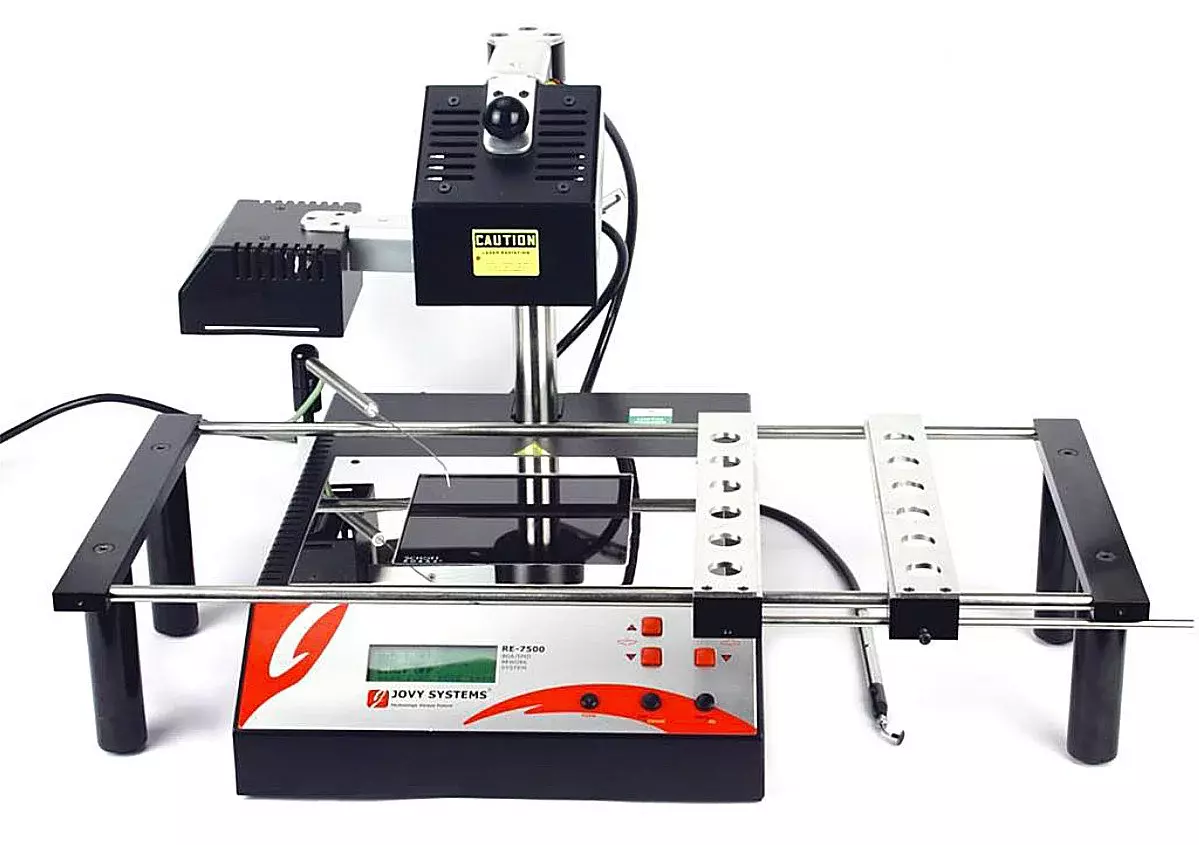

Infračervená pájecí stanice JOVY RE-7500 s pracovní stolicí pro PCB

Kompresor pro vakuovou pinzetu je integrován uvnitř šasi. Oproti ostatním infra systémům můžete očekávat rychlejší odezvy na požadované změny teplot díky výkonnějším zářičům, rovnoměrnější plošné rozložení infra záření, širší nabídku ir emitorů v rozměrech 20x20mm až 40x40mm, preciznější konstrukci a dílenské zpracování a s tím související komfort obsluhy. K přesnému vycentrování pájeného čipu pod infračerveným zářičem slouží laserový zaměřovač. Pozvolnému dochlazení ohřívané zóny napomáhá nepřímo foukající ventilátor.

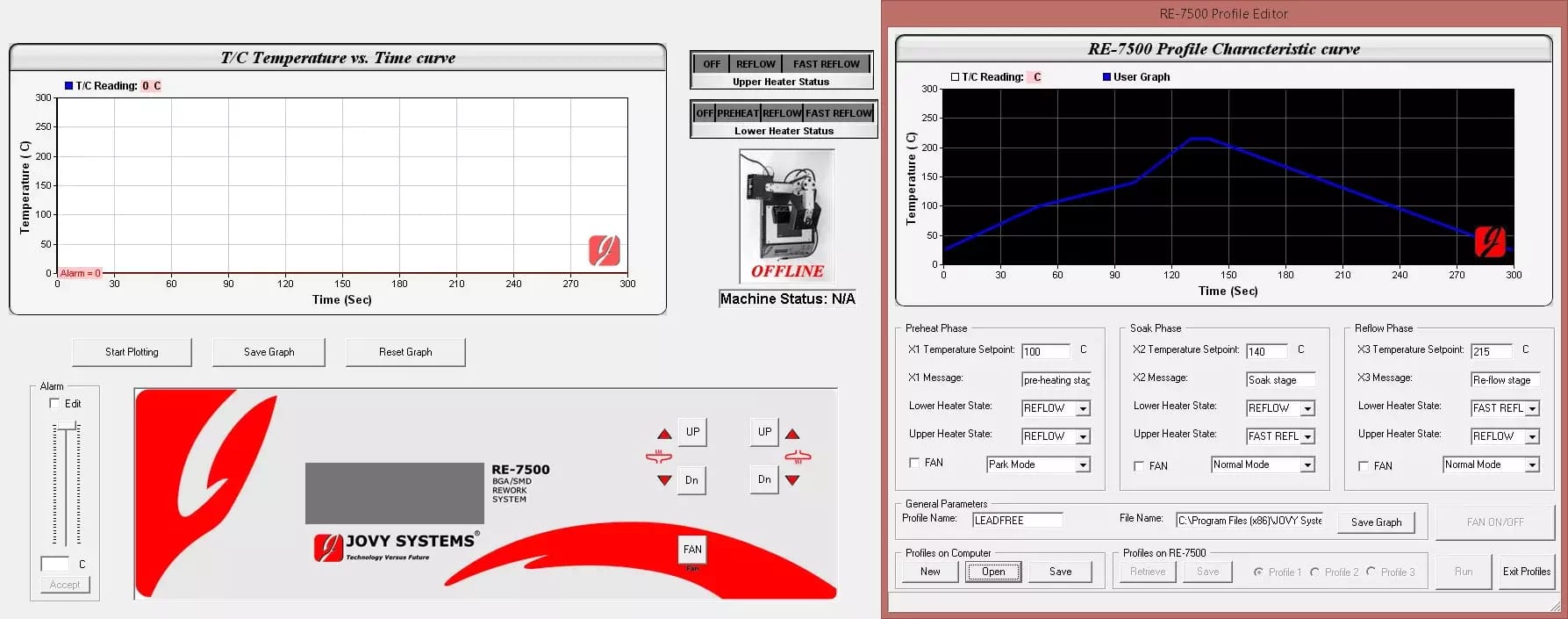

Nebývale vysoký důraz je u této rework stanice kladen na nastavení pracovních parametrů - teplotního profilu pomocí programu na PC. Stanice se k PC připojuje přímo USB kabelem a software umožňuje správu teplotních profilů a poskytuje vizualizaci celého procesu přetavení. Přetavovací profily jsou k dispozici přímo na webu výrobce; pomocí řídícího sw je stanice nastavena během okamžiku přesně tak, jak vyžaduje konkrétní aplikace.

Profily naleznete zde.

Opravárenské pracoviště JOVY RE-7500 obsahuje:

- RE-7500 stanici s podehřevem a IR reflektorem
- X-Y suport pro uchycení desky plošných spojů
- 1 teplotní senzor
- USB kabel
- set vakuové pinzety - vakuové pero + 5 gumových přísavek
- napájecí kabel
- náhradní pojistky
- montážní šrouby
- CD + manuál

Příklady použití opravárenské stanice JOVY RE-7500

- odletování plechového stínění ze základní desky mobilního telefonu (zejména MOTOROLA používá tlustý plech)
- přetavení (reflow) procesorů nebo pamětí mobilních telefonů - časté závady u telefonů s tenkými deskami plošných spojů (SIEMENS)
- náhrada horkého vzduchu při reworku mobilních telefonů - infra ohřev neodfoukne drobné součástky
- výměna CPU u notebooků, netbooků
- výměna south bridge a north bridge chipu
- odletování a zpětné přiletování vadných grafických čipů
- reflow grafického čipu
- opravy libovolných SMT chipů na základových deskách
- reflow X-box
- reflow PS3
- reflow NINTENDO Wii
- předehřev se dá použít i ve spojení s horkovzdušnou pájkou
