Infračervená pájecí stanice BIRD 5000 V3 s chlazením plotny

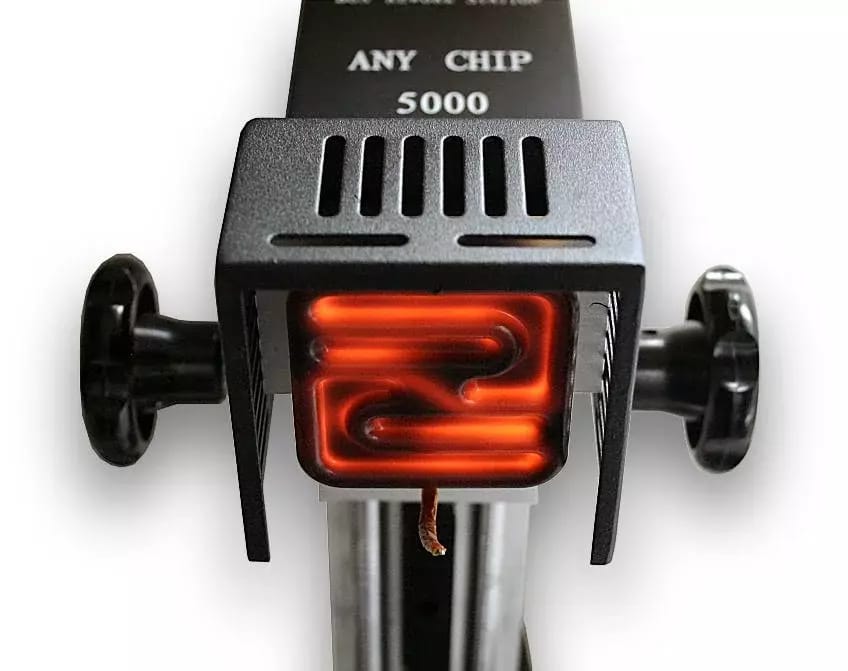

 Dalším výrazným rozdílem je podstatné navýšení výkonu preheateru a jeho plochy; je tvořena 4 hřejivými deskami o celkovém příkonu 2kW. Přisvětlení pro pohodlné usazení DPS zprostředkuje integrovaná LED lampa na ohebném husím krku. Narozdíl od řady IR6000 je hlavice s iR emitorem pohodlně stavitelná ve všech 3 osách a není nutné upínat DPS excentricky. V balení naleznete topné iR těleso dvou rozměrů a výkonů - 70x70 mm 400W a 55x55 mm 300W. Přívodní vodiče topných ploten jsou připojeny přes konektory a je možné je zaměňovat. Zejména pro práci s menšími BGA čipy je vhodné použít menší zářič. Ve zvoleném pájecím programu jsou i pasáže zahrnující aktivní chlazení pracovní plochy vynucené ventilátorem, který napomáhá rychlému chladnutí jak desky plošných spojů, tak topné plochy předehřevu a okamžitě tak snižuje množství energie vyzařovné na DPS. Stanice je také vybavena kompresorem pro funkci vakuové pinzety. Vakuová pinzeta je k dispozici během jakékoli fáze pracovního procesu.

Inčervený systém BIRD 5000 je digitálně kontrolovaná stanice pro infračervené odpájení/pájení přetavením. Narozdíl od systémů užívajících konvekčního pájení (hotair nebo kombinace ič preheater a horký vzduch), využívá k ohřevu výhradně infrazářiče, a to jak ke spodnímu ohřevu - předehřívání plošného spoje, tak i k přímému ohřevu letované součásti. Výška zářiče nad povrchem součástky/PCB je nastavitelná otočným kolečkem. Reflow proces je řízený zvlášť pro preheater a zvlášť pro ir pájku. Ovládání využívá zpětné vazby měřením teploty plotny preheateru pomocí vestavěného teplotního spínače.

Činnost rework stanice během reflow procesu může být monitorována na PC přpojením přes USB nebo RS232. Obslužný software je dodáván na CD spolu se stanicí. Software graficky zaznamenává časy a průběhy obou měřených teplot během pájení-odpájení. Propracovaný systém řízení výkonu jednotlivých zářičů umožňuje definovat až 16 časových úseků, které tvoří jednotlivé segmenty procesu přetavení pájecí slitiny během pájení eventuálně odletování součástek.

Digitálně řízená programovatelná stanice pro odpájení/pájení
pájení technologií: CBGA, CCGA, CSP, QFN, MLF, PGA a všechny BGA čipy ze zelené pryskyřice
