Multifunkční vestavné měřidlo elektrických veličin AC 80~260V/10A

Multifunkční panelový wattmetr s měřením střídavého napětí 80-260V, proudu 0-10A, frekvence 45-65Hz a spotřebou el. energie a účiníku.
Modul je vhodný pro vestavbu do panelů nebo, konstrukčních krabiček v domácích dílnách, školních laboratořích a servisních střediscích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník.

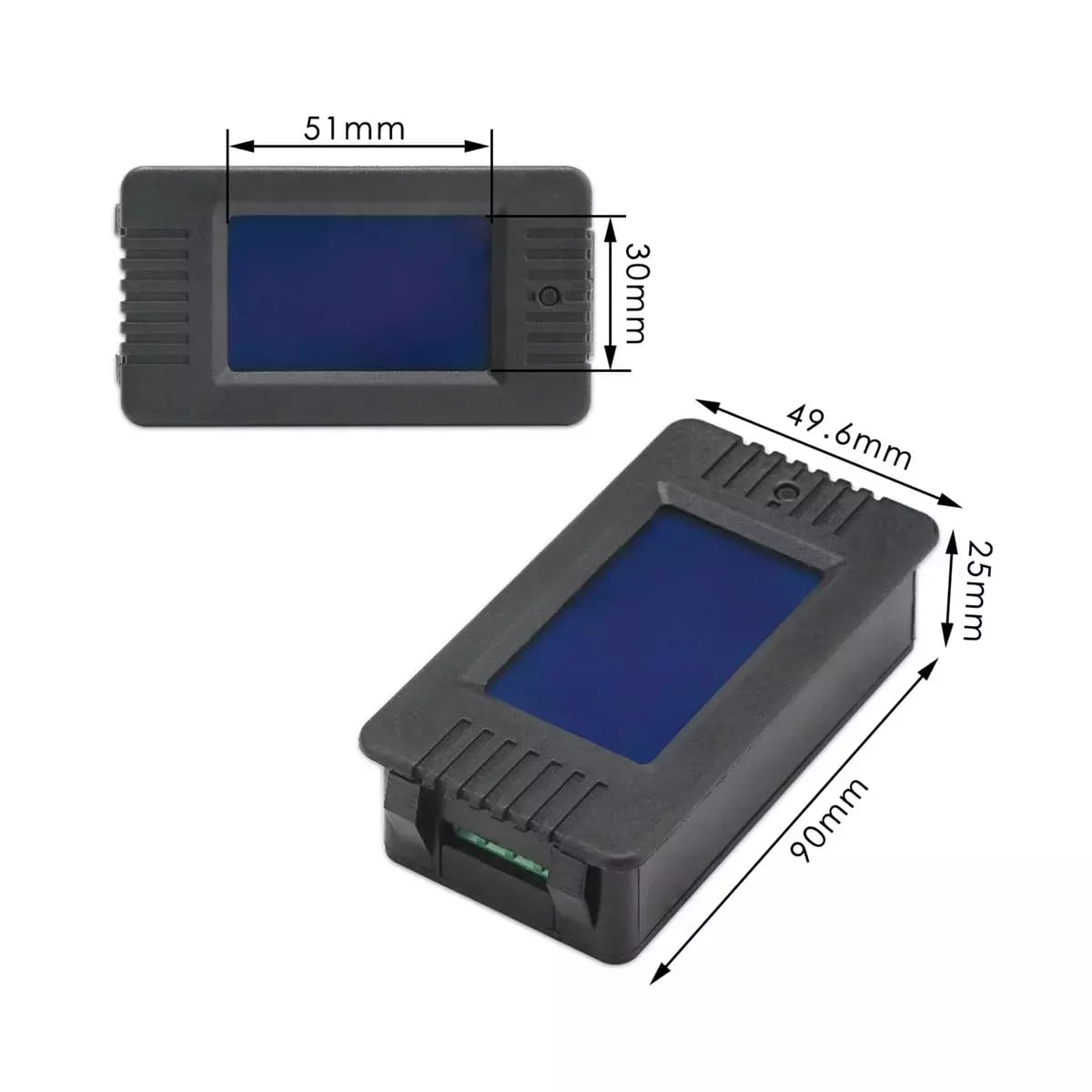

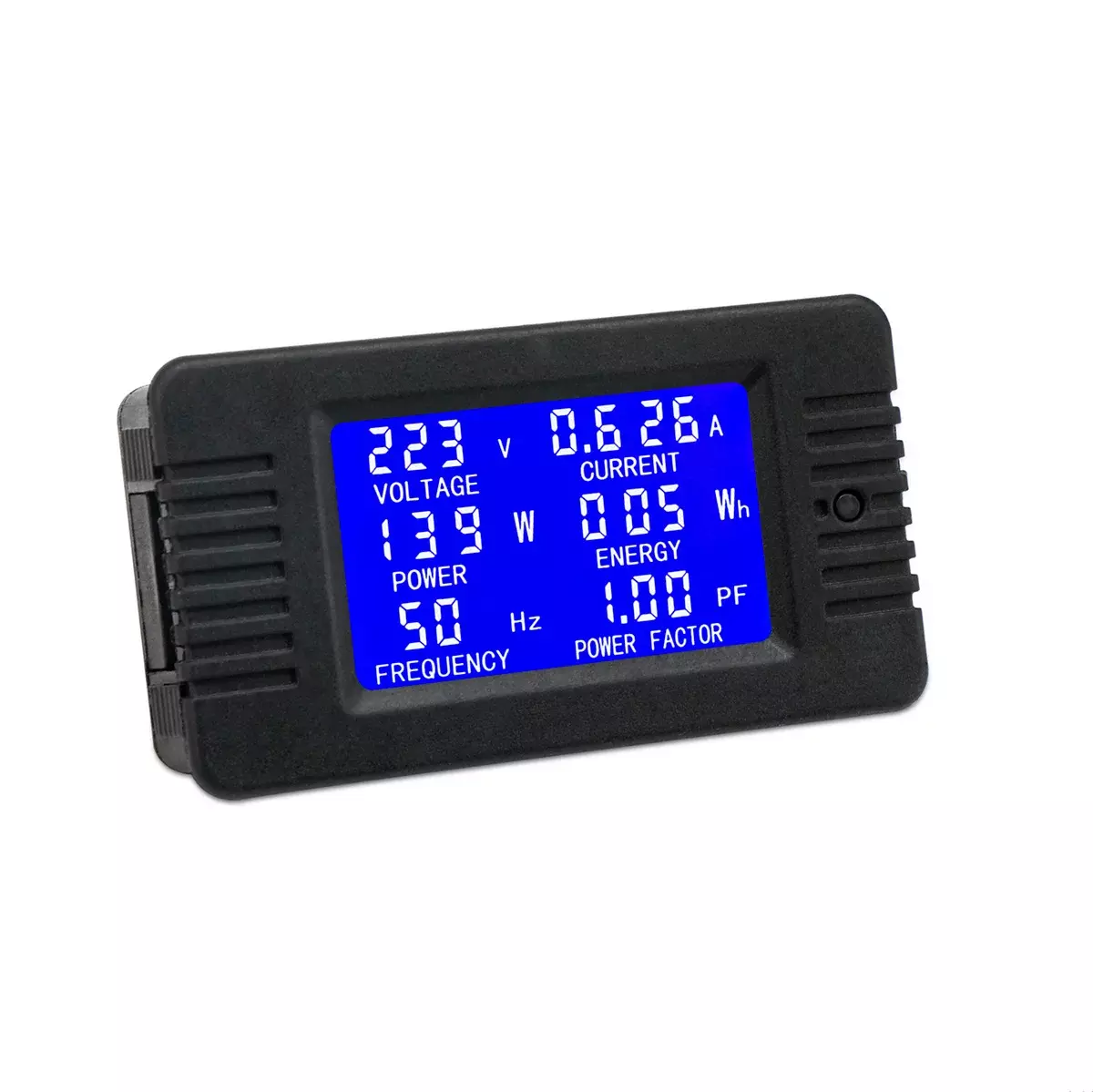

Na předním panelu modulu se nachází velký podsvícený displej o rozměrech 50x30mm, displej umí zobrazit najednou všechny měřené hodnoty: napětí, proud, aktuální spotřebu W, celkovou spotřebu W, frekvenci a PF (Účiník). Vedle displeje se nachází pouze jediné multifunkční tlačítko: krátký stisk - zapnutí/vypnutí podsvětlení (stav podsvětlení je zapamatován i při odpojení od napětí), stisk 3 s: funkce alarmu - slouží k nastavení výkonu ve wattech při jehož překročení se rozbliká podsvícení a hodnota výkonu, stisk 5 s: následovaný krátkým potvrzovacím stiskem - vynulování počítadla celkové spotřeby el. energie.


Na zadní straně modulu je vyvedena svorkovnice pro vstup a výstup, vstupu slouží k zapojení síťového napětí 80-260V AC a vstup pak slouží pro připojení spotřebiče, el. zařízení nebo el. rozvodu. Modul je napájen přímo ze sítě. Po odpojení od sítě si modul pamatuje nastavení a celkovou spotřebu el. energie.
