Multifunkční vestavné měřidlo elektrických veličin AC 80~260V/100A - toroidní proudový transformátor

Multifunkční panelové měřidlo s měřením střídavého napětí 80-260V, proudu 0-100A s toroidním proudovým transformátorem, frekvence 45-65Hz a spotřebou el. energie a účiníku.

Modul je vhodný pro vestavbu do panelů nebo, konstrukčních krabiček v domácích dílnách, školních laboratořích a servisních střediscích. Zapojený modul zobrazuje na přehledném displeji všechny důležité informace o napájení: napětí, proud, aktuální i celkovou spotřebu, frekvenci a účiník.

Společně s modulem je dodávána také měřící proudový transformátor, ktery se stará o měření proudu do 100A! Cívka měří proud za pomocí indukce (bezkontaktně) stačí jí připojit k měřícímu modulu a připojit na okruh, který chceme měřit. Toroidní cívka je uzavřená a nelze jí připojit na již nainstalovaný spotřebič či el. okruh. Cívkou je nutné protáhnout vodič měřeného okruhu. Na našich stránkách naleznete i verzi modulu s možností nacvaknutí bez nutnosti rozebírání okruhu.

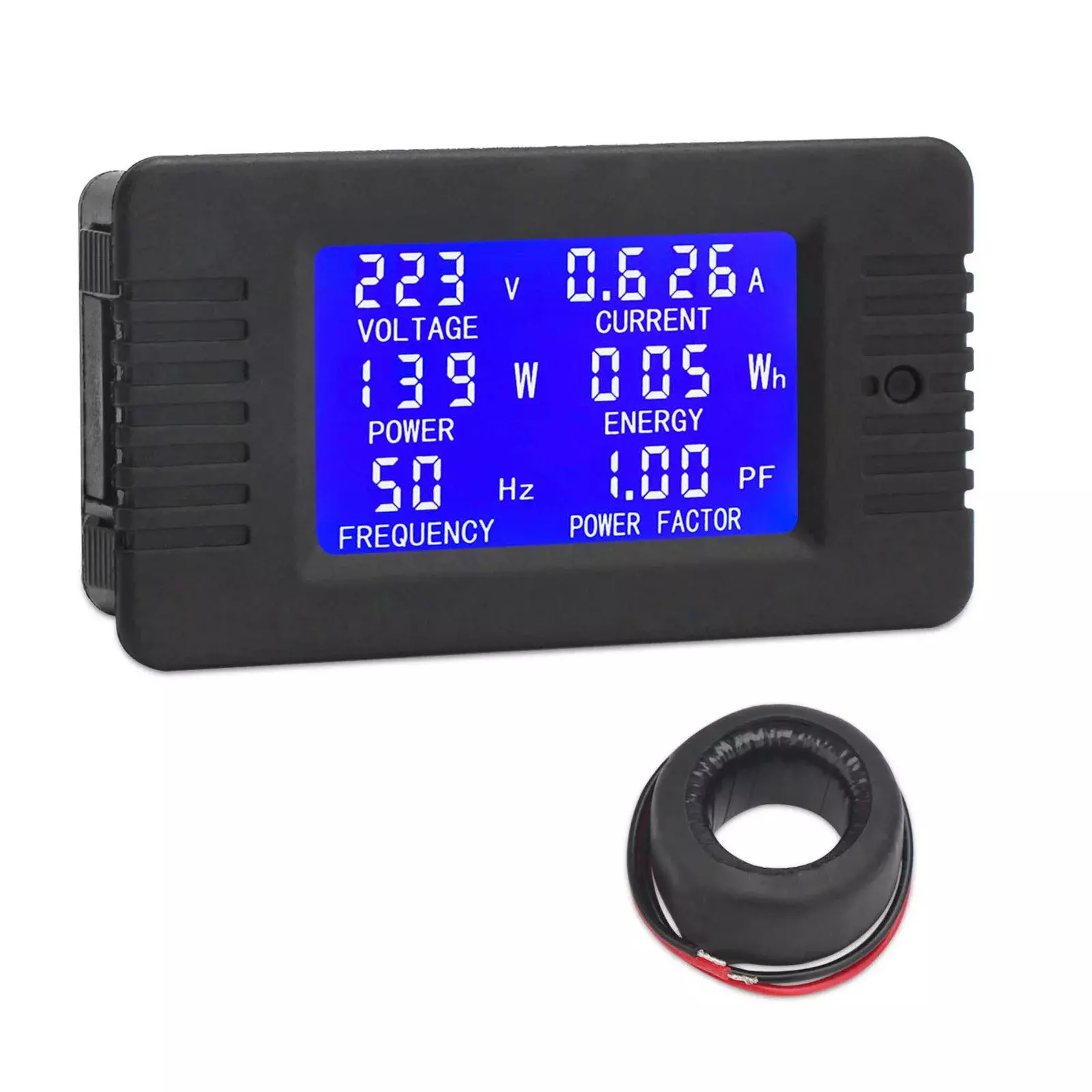

Na předním panelu modulu se nachází velký podsvícený displej o rozměrech 50x30mm, displej umí zobrazit najednou všechny měřené hodnoty: napětí, proud, aktuální spotřebu W, celkovou spotřebu W, frekvenci a PF (Účiník). Vedle displeje se nachází pouze jediné multifunkční tlačítko: krátký stisk - zapnutí/vypnutí podsvětlení (stav podsvětlení je zapamatován i při odpojení od napětí), stisk 3 s: funkce alarmu - slouží k nastavení výkonu ve wattech při jehož překročení se rozbliká podsvícení a hodnota výkonu, stisk 5 s: následovaný krátkým potvrzovacím stiskem - vynulování počítadla celkové spotřeby el. energie.


Na zadní straně modulu je vyvedena svorkovnice pro napájení modulu a vstup měřící cívky. Modul je napájen přímo ze sítě. Po odpojení od sítě si modul pamatuje nastavení a celkovou spotřebu el. energie.

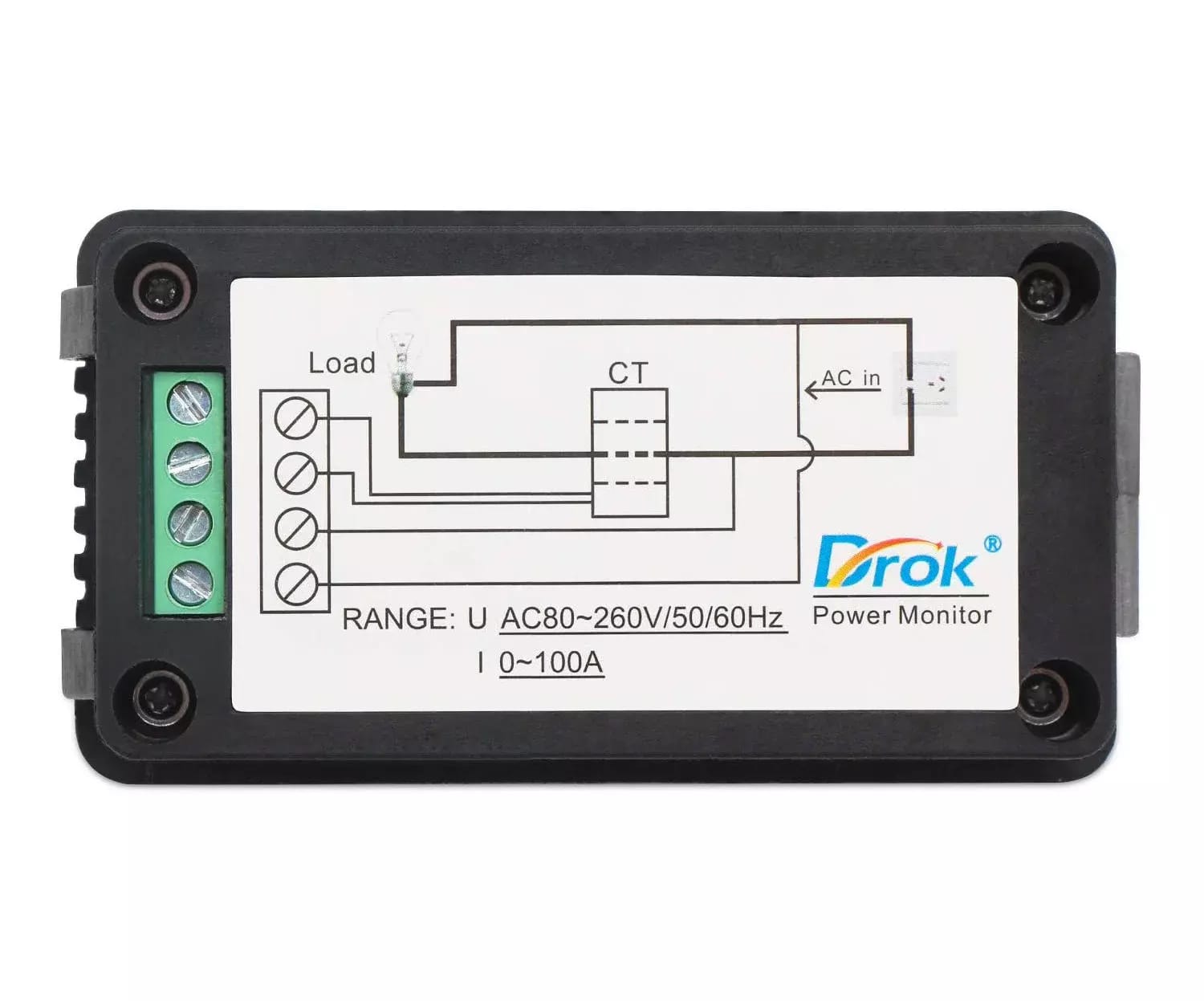

Schéma zapojení modulu naleznete v galerii výrobku.

Obsah balení: Vestavné měřidlo, měřící cívka.
