Šestikanálový PID průmyslový regulátor SSR 12V/20mA

Šestikanálový programovatelný PID regulátor s ovládáním 12V/20mA pro šest SSR relé pro řízení a automatizaci.

PID regulátor patří mezi spojité regulátory, složený je z proporcionální, integrační a derivační části. V systémech řízení se řadí před řízenou soustavu. Do regulátoru vstupuje regulační odchylka  a vystupuje akční veličina ( ON/OFF ). Je určený pro řízení průmyslových zařízení a řízení / automatizaci topných pecí, pájecích zařízení a jiných tepelně závislých strojů. Pomocí regulátoru lze velmi přesně řídit teplotu až šesti  různých zařízení či , topných těles. Regulátor pracuje na principu spínaní výstupu s kontrolní zpětnou vazbou z teplotního čidla. Všechny konstanty a parametry lze nastavit a vyladit tak aby docházelo k optimálnímu řízení a spínání teploty. PID regulátor je podstatně přesnější než jakékoliv řešení s termostatem.

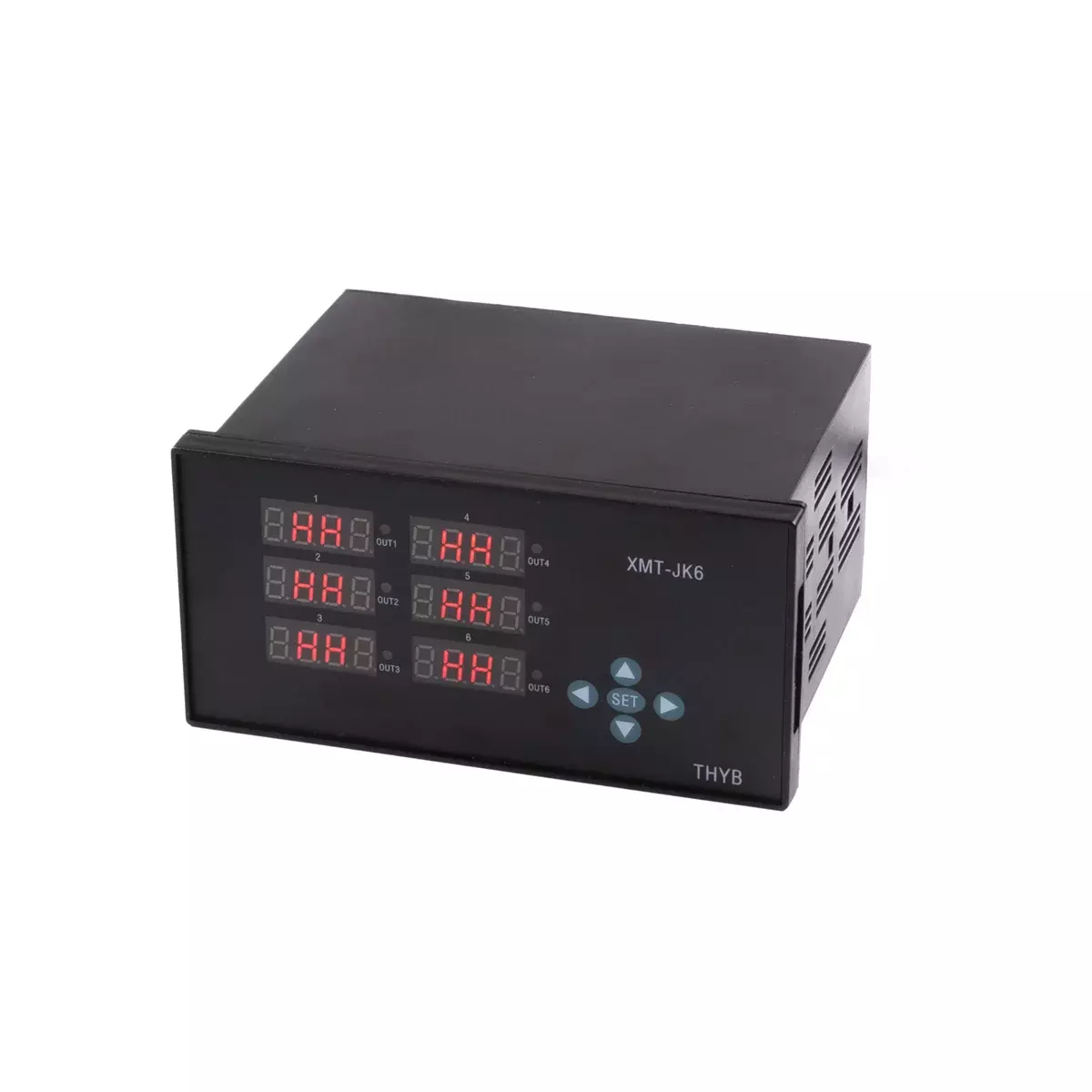

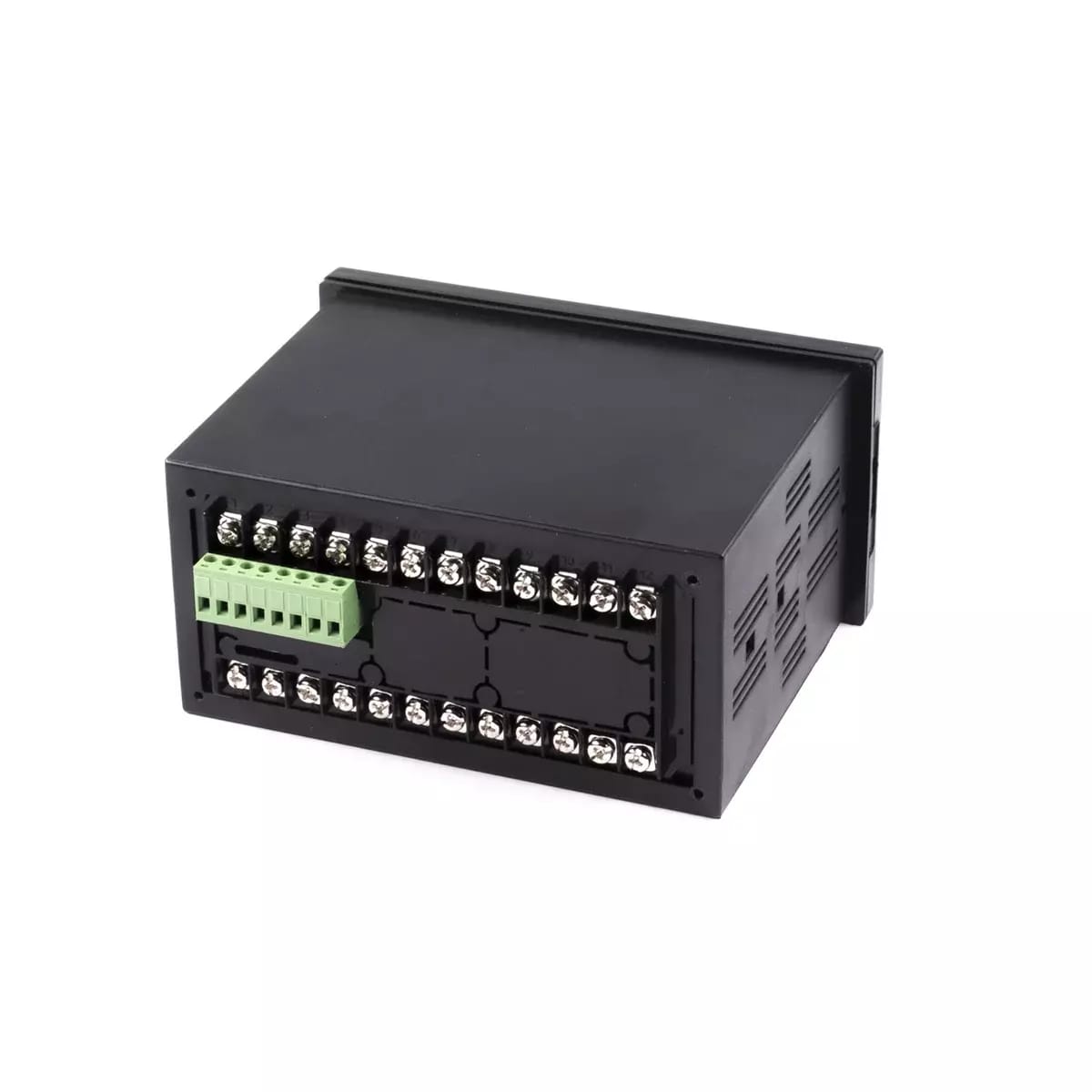

Šestikanálový regulátor s červenými LED displeji je určen pro vestavbu do panelu zařízení. PID regulátor je vybaven šesti vstupy pro teplotní čidla (K,E,S,J.) a napětovým výstupem 12V/20mA pro ovládání šesti SSR relé. V menu regulátoru lze nastavit všechny potřebné parametry.


Kompatibilní teplotní čidla:  K,E,S,J.

Možnosti nastavení:
SC - sensor correction - výchozí 0 (nastavení/kalibrace termočlánku daného kanálu)
P - pásmo proporcionality - výchozí 0
I - integrační složka - výchozí 100
d - derivační složka - výchozí 25
At - Autotuning - výchozí 0 (0-vypnuto, 1-zapnuto)
t - délka cyklu v sekundách - výchozí 5 (SSR - 2-8), (relé - 20), kratší cyklus = vyšší přesnost = vyšší opotřebení kontaktů relé nebo zátěže
HY - hystereze kontroléru ve stupních celsia - výchozí 1
Sn - definice připojeného termočlánku - výchozí 0 (K-článek), přípustné hodnoty 0-3, 0 - K-článek, 1 - E-článek, 2 - J-článek, 3 - S-článek
Add - adresa zařízení pro RS485 - výchozí 0
baud - komunikační rychlost pro RS485 - výchozí 9600
Cn - communication - výchozí 0 (komunikace s PC), 1 = komunikace s minitiskárnou



Obsah balení: PID regulátor
