Programovatelné časové relé XY-WJ01 125V/5A

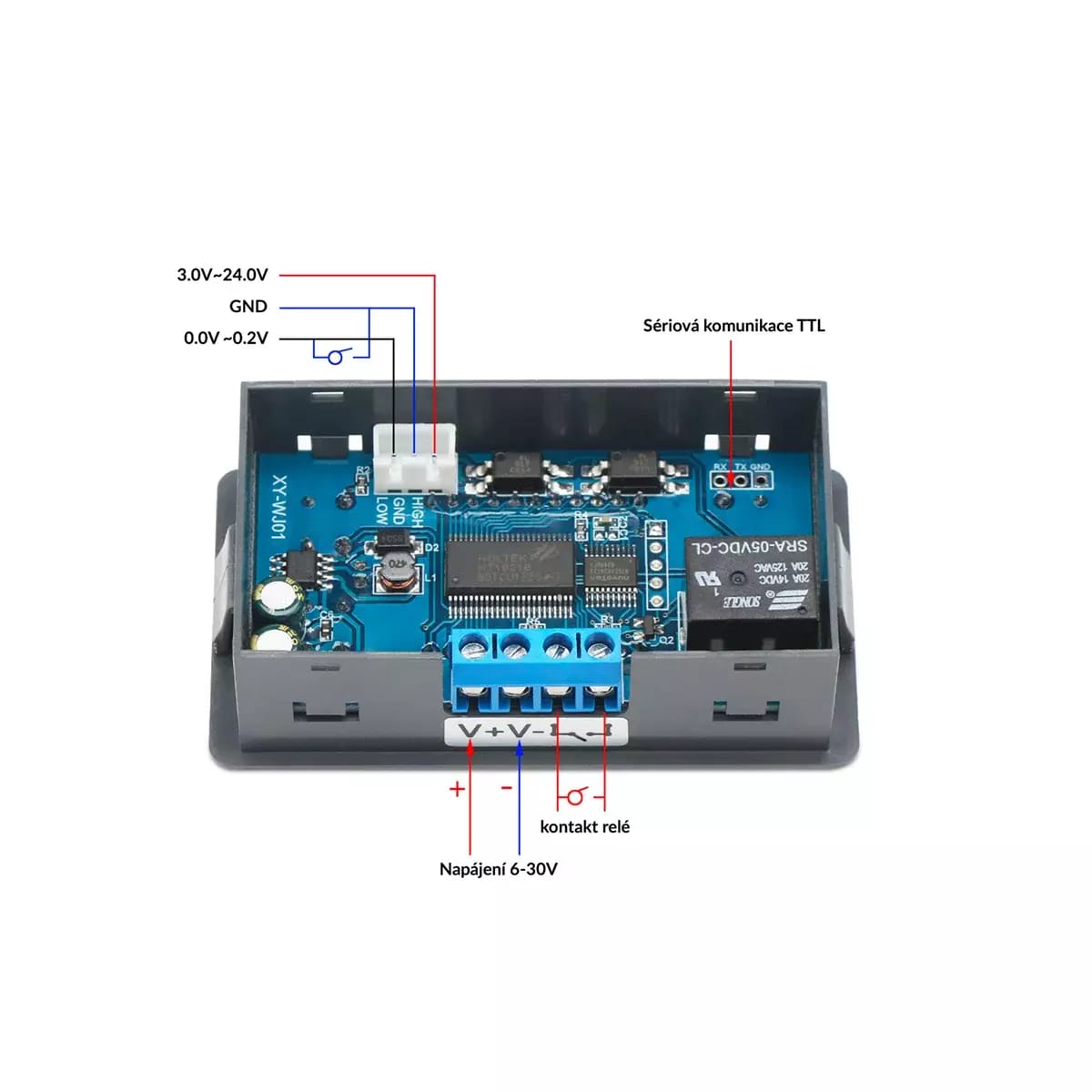

XY-WJ01 je modul digitálně programovatelného relé s funkcí zpoždění a cyklickým režimem. Modul umožnuje nastavení sepnutí/rozepnutí relé v rozmezí 0.01s až 999,9min s funkcí zpoždění v synchronním či asynchronním režimu z možnosti nastavení počtu cyklů 1-9999/nekonečno, kdy relé cyklicky opakuje vámi nastavený čas sepnutí T1 a pauzu T2. Relé je možné ovládat napětím 3.0V~24.0V, nebo sepnutím kontaktů viz schéma zapojení v galerii.

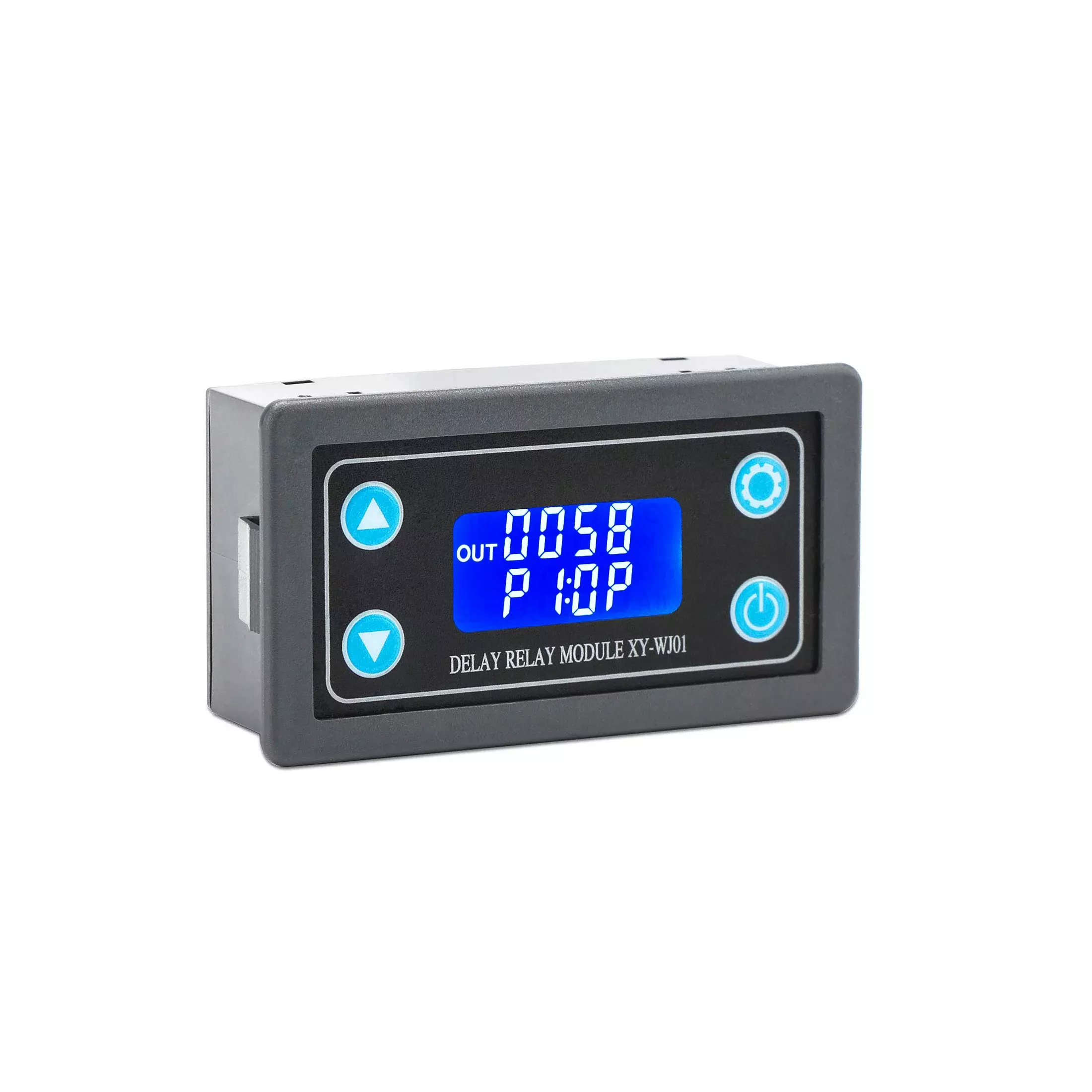

K zobrazení informací o nastavení a stavu relé slouží přehledný modře podsvícený LCD displej s bílým písmem, pro nastavení veškerých funkcí jsou kolem displeje rozmístěna čtyři digitálně řízená tlačítka. Modul je určený k zabudovaní do krabice či šasí přístroje.
Časový modul relé se používá v elektrických spotřebičích a zařízeních, kde je zapotřebí měnit stav pomocí přesného časování, pro ovládání osvětlení, topení či ovládání motorů, čerpadel, dávkovačů, strojů, ventilátorů, stykačů apod.

Modul je vhodný pro řízení čerpadel pomocí přesného nastavení času s možností opakování, lze tak docítili automatického a opakovaného dávkování kapalin s vysokou přesností.


Funkce relé:
P1 - rozepnutí relé na nastavený čas t1 (opětovné zmáčknutí tlačítka v čase t1 resetuje odpočet)
P2 - rozepnutí relé na nastavený čas t1 (opětovné zmáčknutí tlačítka v čase t1 stopne časovač)
P3 - sepnutí relé na nastavený čas t1
P4 - rozepnutí relé na nastavený čas t1, sepnutí relé na nastavený čas t2 v cyklickém režimu (opakování)
(opětovné zmáčknutí tlačítka restartuje a zastaví časovač)
P5 - sepnutí relé na nastavený čas t1, rozepnutí relé na nastavený čas t2 v cyklickém režimu (opakování)
(opětovné zmáčknutí tlačítka restartuje a zastaví časovač)
P6 rozepnutí relé na nastavený čas t1, sepne relé na nastavený čas t2 v cyklickém režimu (opakování)
P7 sepnutí relé na nastavený čas t1, rozepnutí relé na nastavený čas t2 v cyklickém režimu (opakování)
P8 Relé je sepnuto a rozpojením ovládacích kontaktů rozepne relé na čas T1
P9 Relé je rozepnuto a rozpojením ovládacích kontaktů sepne relé na čas T1

Rozsahy nastavení času:
1) 0.01sec~99.99sec
2) 0.1sec~999.9sec
3) 1sec~9999sec
4) 1min~999.9min
