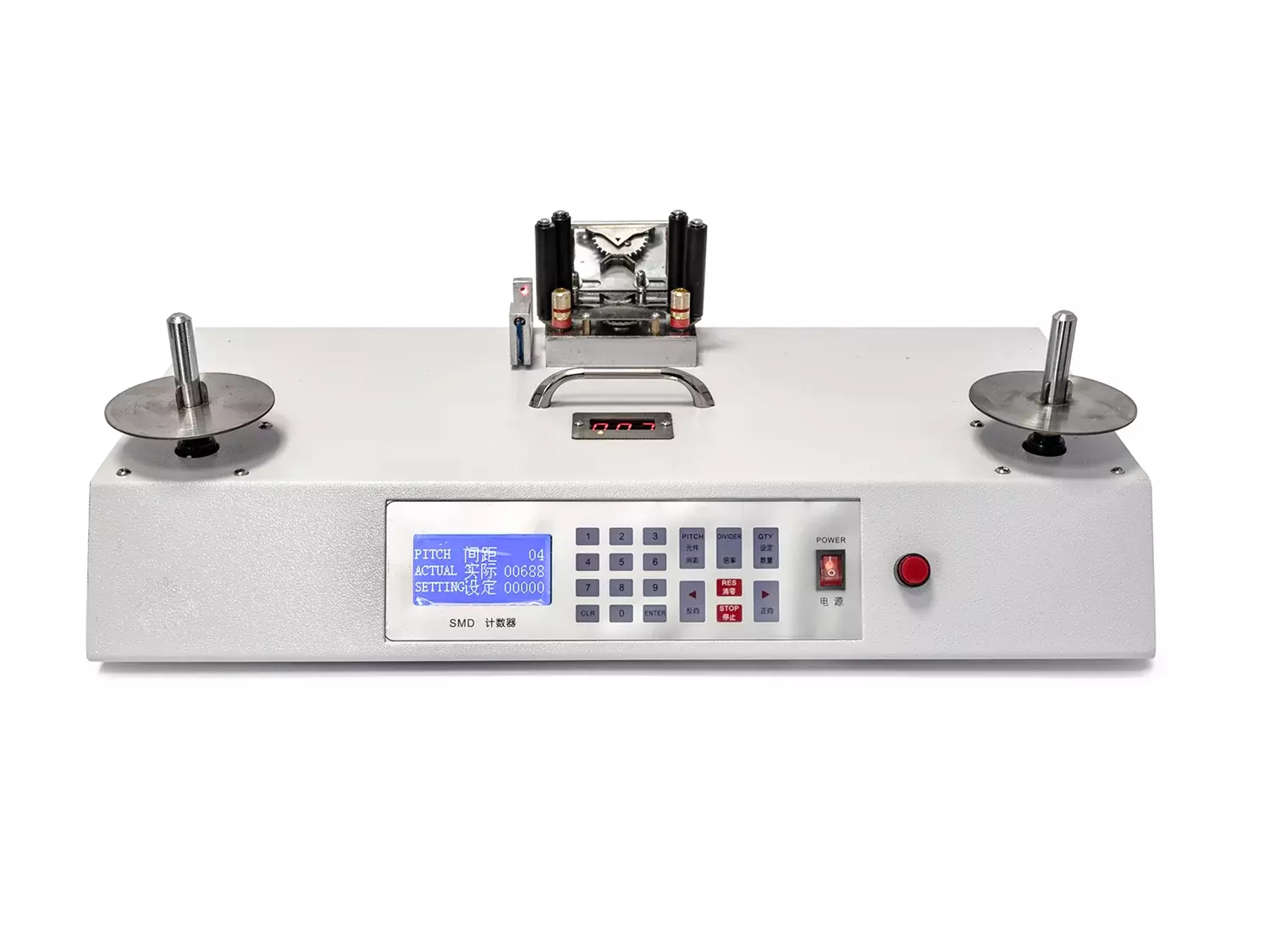

Zařízení pro počítání SMD součástek typ L-320

 Nabízené funkce usnadňují přejímání a přípravu SMD součástek pro výrobu.

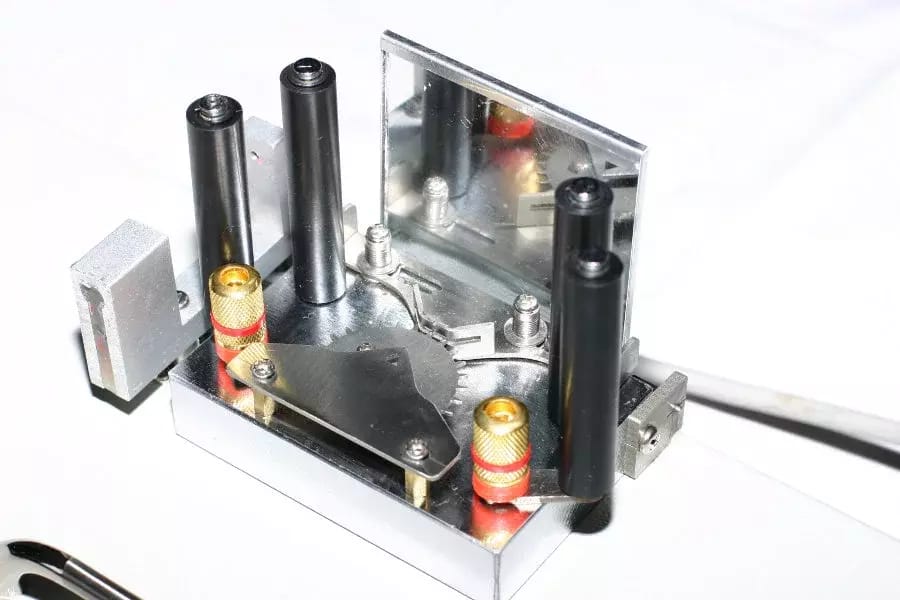

Na dva trny pro odvíjení a navíjení usadíte kotouče od nejmenších po největší používané průměry - až 40cm. Vlastní počítací ústrojí, přes které je perforovaný pás s čipy automaticky protahován, pojme všechny používané šířky PVC blistrů. Pro potřeby správného nastavení optického počítadla je pomocí otočného kolečka lehce volitelná výška laserové optické brány tak, aby paprsek protínal střed SMD součástky v dané šířce průhledného páskového zásobníku.

Ovládání počítacího stroje je plně digitální stejně jako zobrazení výsledků. Nastavené i výstupní hodnoty, jako jsou rozteče mezi součástkami (PITCH), požadovaný počet součástek, napočítané součástky nebo počet chybějících komponent v komůrkách blistru protaženého pásu jsou zobrazované na LCD a segmentovém zobrazovači. Pro omezení rizika nepřesného počítání součástek v mléčných (nikoli ideálně čirých) pásových zásobních je optická brána osazena polovodičovým LASERem (namísto LED), tedy zdrojem výkonového svazku kolimovaných paprsků, který zaručuje správnou detekci součástky i při nekvalitním či příliš perforovaném materiálu PVC blistru.

Systém optické kontroly obsazení jednotlivých buněk blistru elektronickými součástkami je pochopitelně funkční i u zcela neprůhledných materiálů pásových zásobníků (černé PVC). Zde je detekce chybějícího elementu zajištěna pomocí dírky v každá buňce blistru, která je v případě absence součástky odkryta a propustí laserový paprsek.

počítač SMD součástek v embosovaném PVC blistru
počítadlo zapáskovaných elektronických součástek

typ počítaných součástek: SMD v neprůhledném i průhledném PVC pásu
