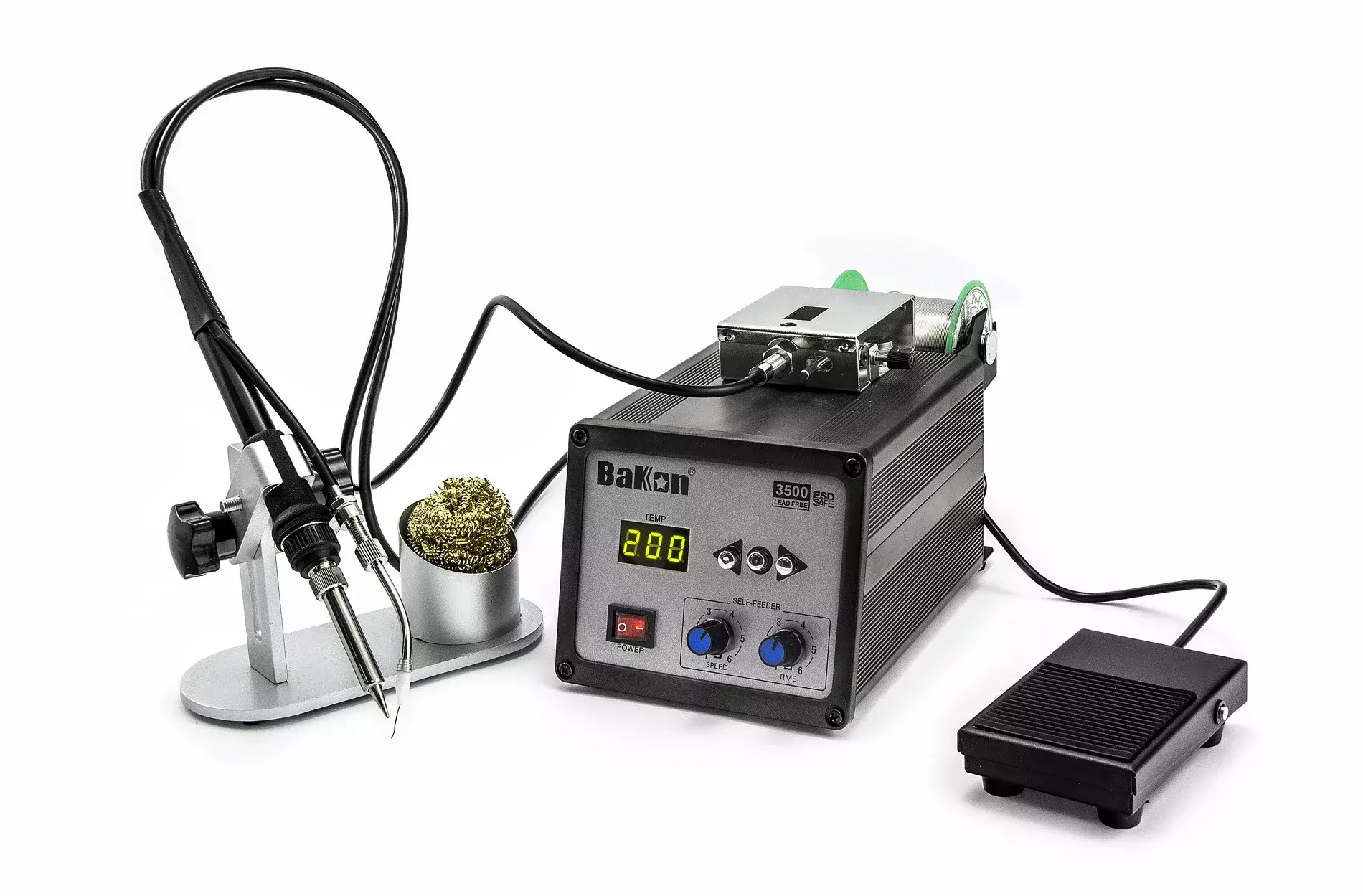

Mikropájka BK3500 - 120W BAKON s automatickým podavačem cínu

 Následující odstavce se zabývají popisem funkce automatizovaného posunu a dávkování cínu, jež je součástí soupravy BK3500.

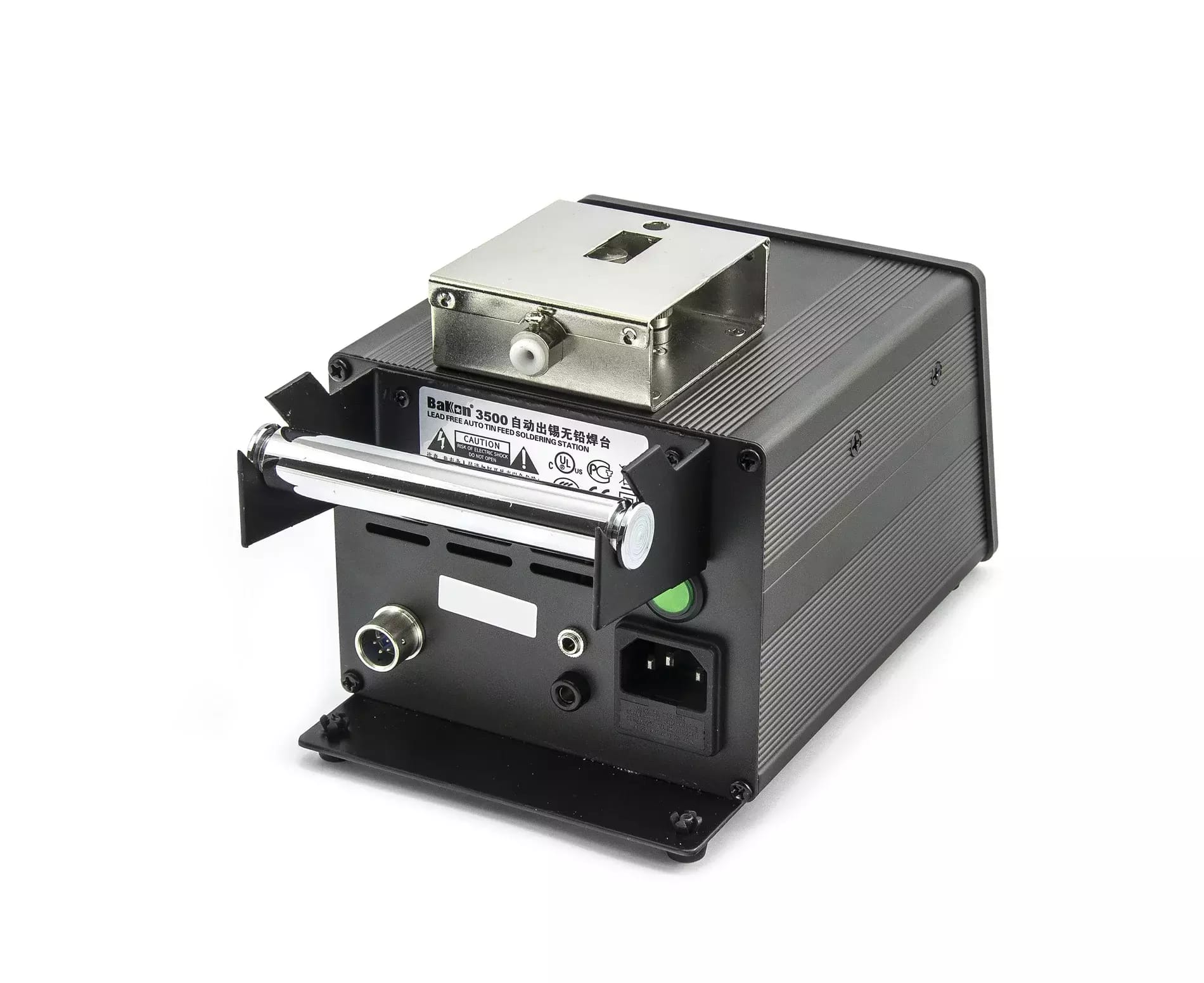

Mechanismus pro odvíjení trubičkového cínu z cívky a jeho dopravování ke špičce letovacího hrotu je nedílnou součástí pájecího systému. Automatizovaný mechanický systém dávkování cínu je umístěn na horní straně překrytu pájecí stanice. Motorizovaný převod s ozubenými koly si sám odmotává cín z cívky uchycené na šasi a souká jej zkrz silikonový bovden až přímo ke špičce hrotu na mikropájce. Rychlost posuvu je nastavitelná potenciometrem. Stanice umí automaticky dávkovat cín - kromě rychlosti můžete potenciometrem nastavit i délku časového intervalu posuvu cínu. Dávkování spustíte přiloženým nožním pedálem; buď v režimu dávky (nezáleží na tom, jak dlouho bude pedál sepnut - odvine se vždy pouze stanovené množství cínu) nebo v manuálním režimu, kdy je cín podáván tak dlouho, co je pedál sešlápnut. Nechybí ani možnost nastavení zpětného chodu, kdy podávací mechanizmus první cín vysune a pak jej kousek posune zpátky, zpětný chod se dá vypnout, nebo nastavit v rozmezí 0-2s.

Průměr trubičkového cínu, který umí podávací mechanismus zpracovat je 0,4 - 1,6 mm. Délka podávacího bovdenu je 81 cm. Pokud to aplikace vyžaduje, můžete využít dodaný držák pájecího pera a mít při práci obě ruce volné - konfigurace systému se statickým uchycením mikropájky je vyobrazena na jednom z obrázků.

Tato pájecí stanice je kompatibilní s širokou nabídkou indukčních pájecích hrotů řady BK200
