Senzor pro měření výšky hladiny / vodního sloupce 0-15m 24V, 4-20mA

Hydrostatický senzor pro měření výšky hladiny kapaliny v rozmezí 0-15m.

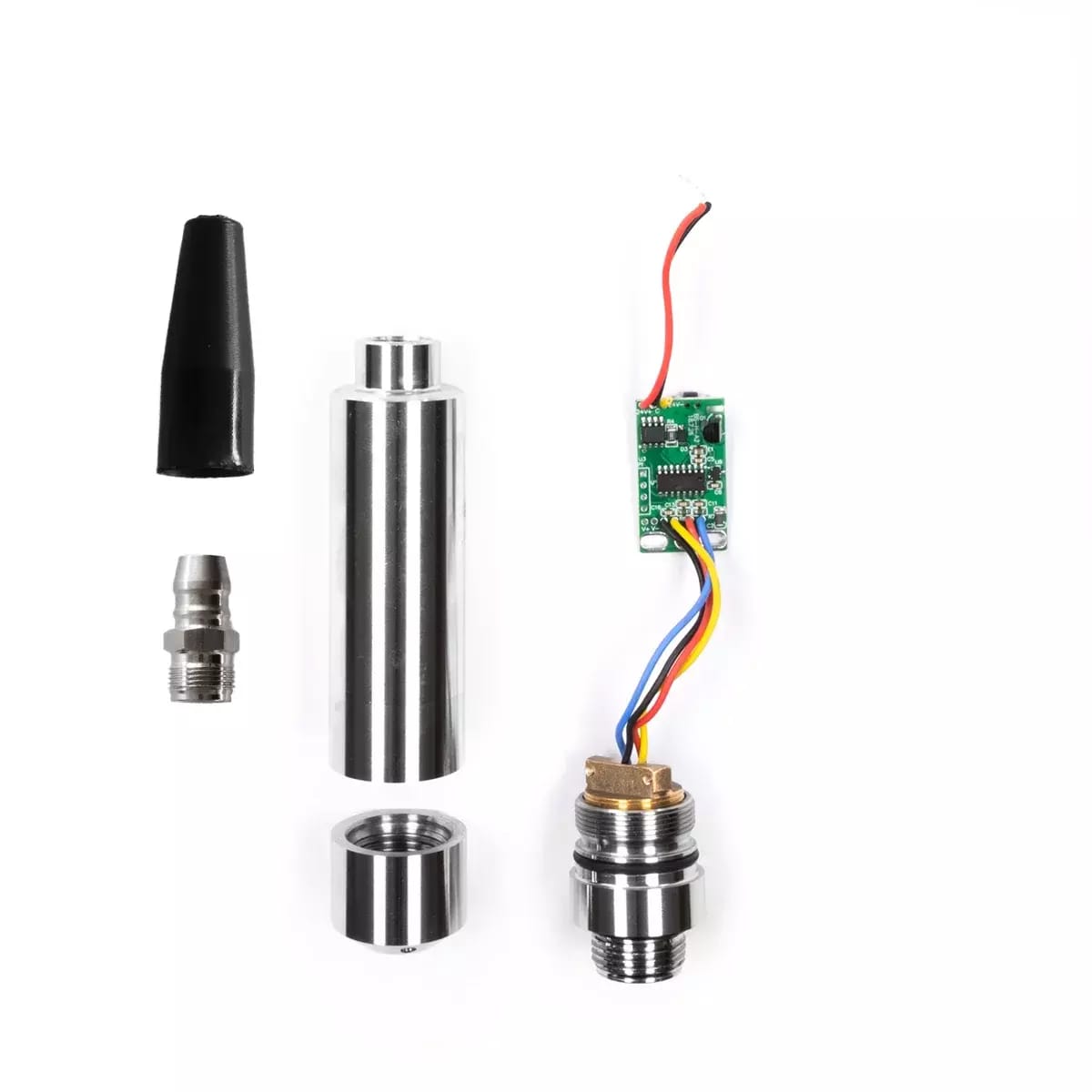

Senzor v nerezovém vodotěsném provedení ve tvaru válce o výšce 141mm a průměru 28mm slouží k měření výšky hladiny kapaliny v nádrži či nádobě v rozmezí 0-15m. Po odšroubování krytu senzoru najdeme uvnitř dva vodiče pro připojení (připájení) kabelu vedoucího k měřící jednotce. Po obvodu všech šroubovatelných částí jsou těsnící gumičky, které brání průniku vody do senzoru. Tlakový senzor je umístěn ve spodní části sondy, která by měla být umístěna na dně nádrže ve svislé poloze. Senzor měří tlak kapaliny. Čidlo je vhodné pro neagresivní kapaliny (voda). Pro měření hladiny kapaliny je zapotřebí pouze jeden senzor.

Hydrostatický senzor umístěn na dně nádrže / nádoby s kapalinou měří hydrostatický tlak, který je úměrný výšce hladiny vody, tímto způsobem lze snadno měřit výšku hladiny kapaliny. Zjednodušeně řečeno, senzor umístěný na dně nádrže měří výšku hladiny nad senzorem. Výška hladiny je odvozena od hydrostatického tlaku vyvíjeného na čidlo senzoru.

Kabel od čidla, který je ponořený ve vodě je potřeba vodotěsně zaizolovat a vést v hadici.

Senzor je dodáván bez kabelu, maximální délka kabelu je 20m.

Senzor je určen pouze pro měření hladiny vody, lehce špinavé či zakalené vody, nebo kapalin s podobnou viskozitou.

Hydrostatické senzory mohou být použity pouze v bezltakých (atmosférických) nádržích.

Senzor je pro správnou funkci nutné připojit k hladinoměru s výstupem 24v 4-20mA

Obsah balení: 1x hydrostatický senzor
