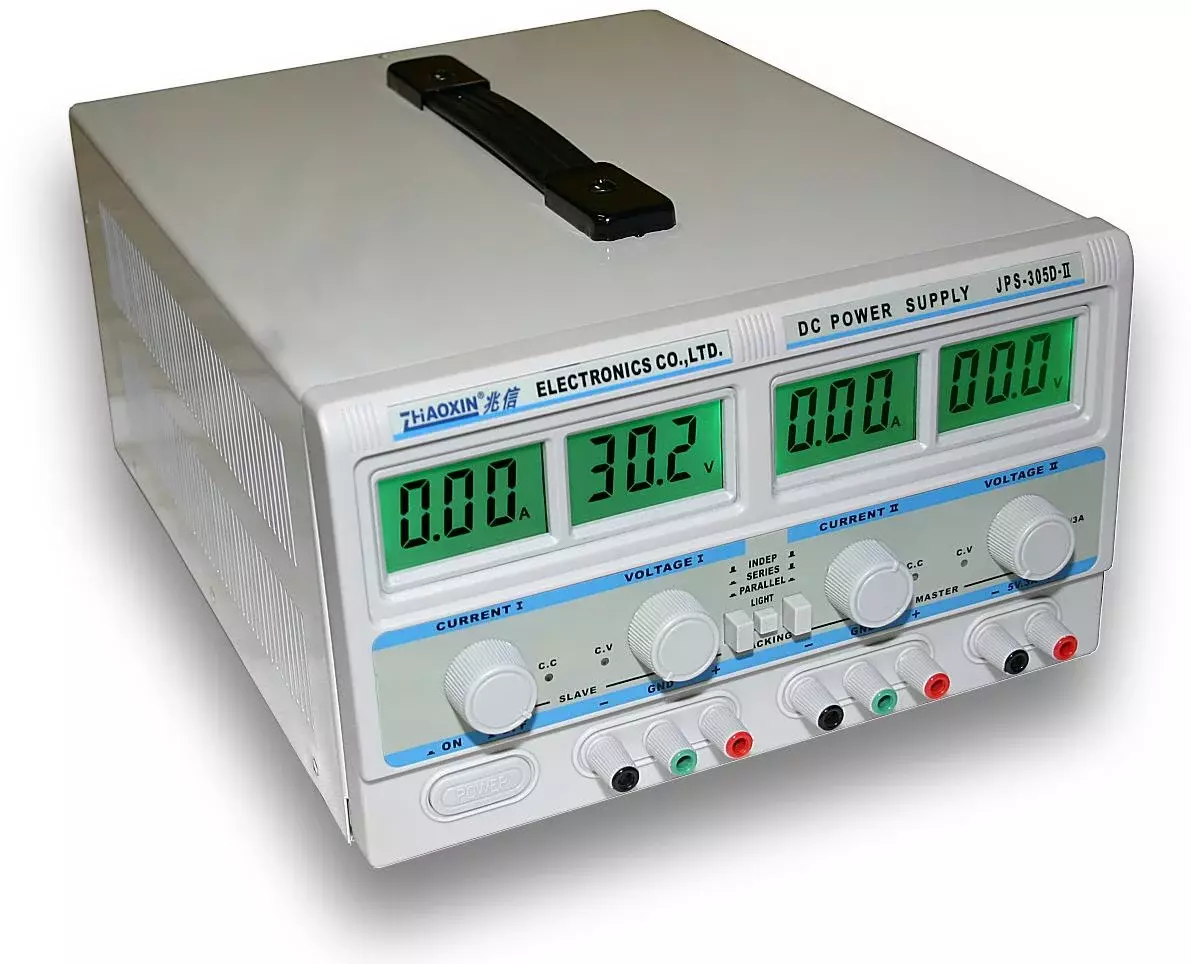

Dvojitý laboratorní zdroj JPS-305D-II - 2x30V/5A, 60V/5A, 30V/10A

 Pro sériové nebo paralelní spojování výstupů je uvnitř zdroje skupina relé, ovládaných dvojicí přepínačů. Kombinací tlačítek budou propojeny patřičné svorky nutné pro konfigurace: paralelní (0-30V/10A), sériové (0-60V/5A) nebo symetrické napájení ±(0-30)V/5A. Prostřední tlačítko slouží k zapnutí/vypnutí zeleného podsvětlení LCD displejů. O dostatečně výkonově dimenzovaném transformátoru vypovídá celková hmotnost zdroje, která činí 10kg. Velký průřez plechů transformátoru a dva chladící ventilátory dovolují trvalý odběr maximálního udaného proudu při jakémkoli nastaveném výstupním napětí.

Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením patřičných LED pod ukazateli proudu resp. napětí. Výstupy zdroje jsou galvanicky oddělené od zemnění. Zdroj je vybaven ochranou proti zkratu. Chlazení výkonového stabilizačního prvku zajišťuje ventilátor s výstupem na zadní straně šasi přístroje. Pro přesné a pohodlné nastavení napětí jsou oba kanály zdroje vybaveny víceotáčkovým potenciometrem.

V režimech spřažení zdrojů - jak paralelním tak sériovém, jsou nastavovací potenciometry na levé části deaktivovány a o řízení přístroje se stará pravá "master" část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje
