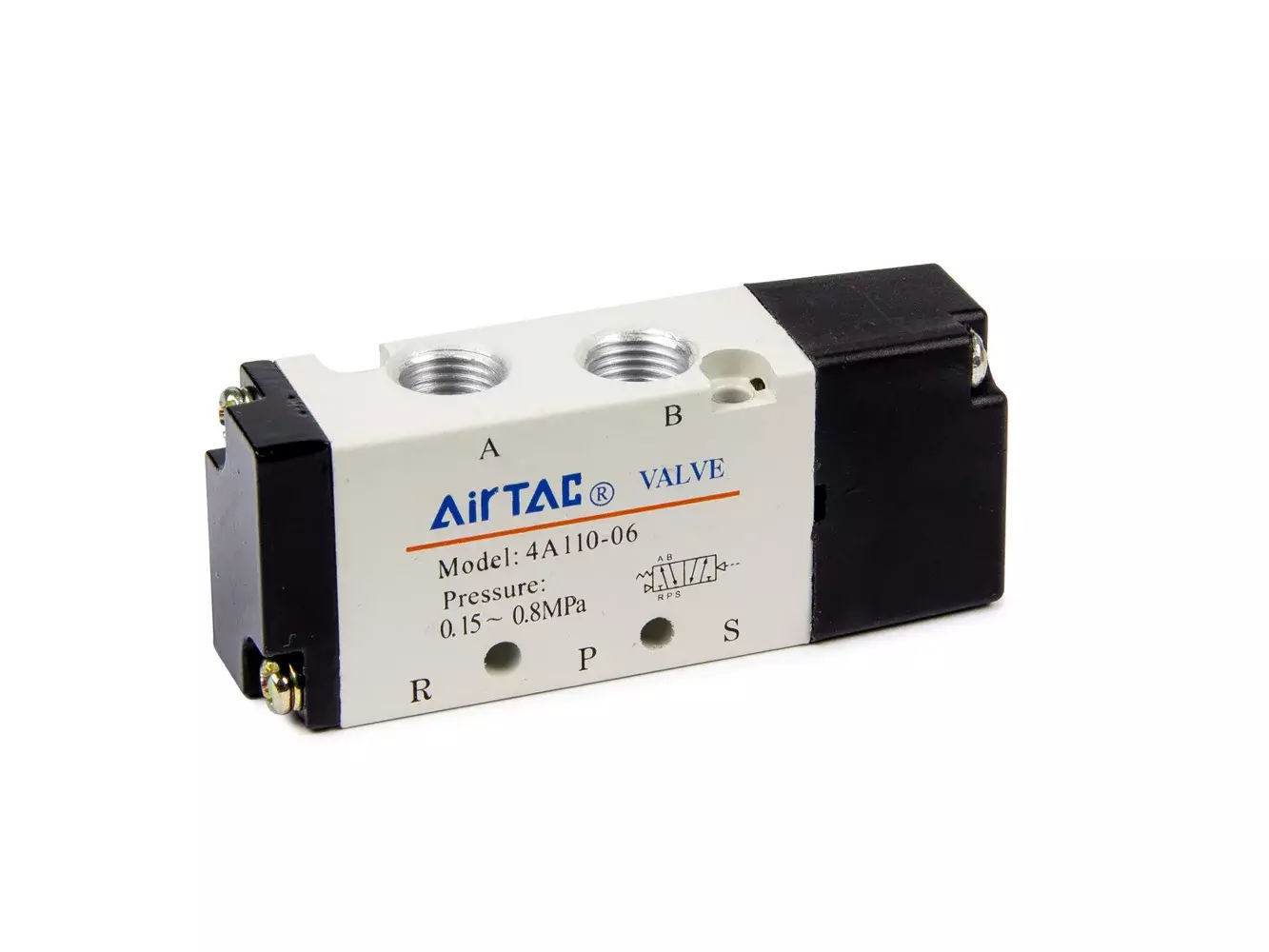

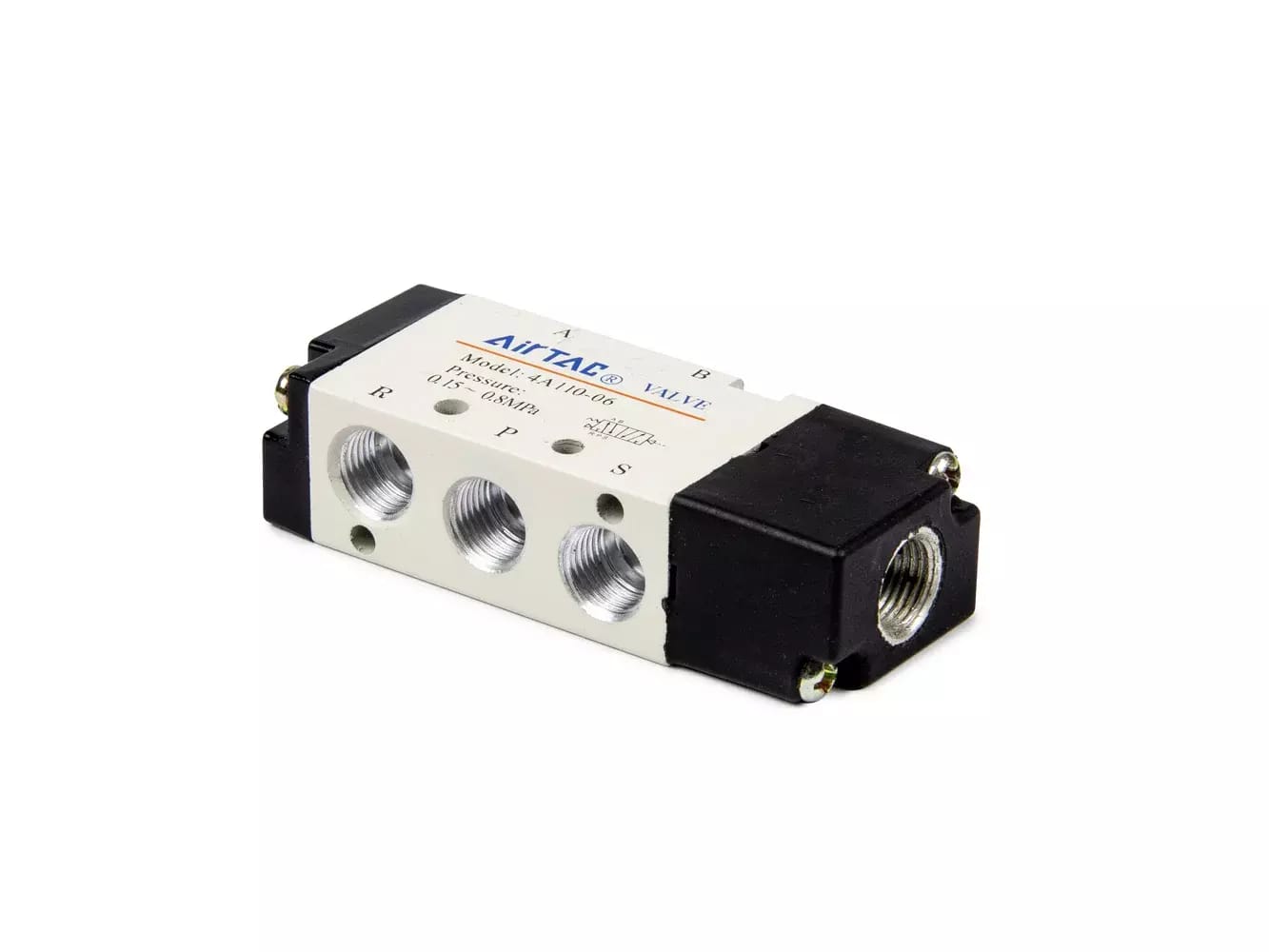

Pneumaticky řízený vzduchový ventil G 1/8\" 4A110-06

Pneumaticky řízený monostabilní vzduchový ventil 5/2 slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, cnc frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí tlaku vzduchu z kompresoru či vzduchového rozvodu.

Vzduchem ovládaný pěticestný ventil s dvěma polohami má jeden vstup pro přívod vzduchu, který slouží k ovládání (přepínání) výstupu a jeden vstup (P) pro distribuci vzduchu mezi výstupy A a B. Vstup označen písmenem P rozvádí vzduch do výstupu A či B, v defaultní poloze, kdy není ventil ovládán (ovládací vstup je bez tlaku vzduchu) proudí vzduch skrze přívod P do výstupu A, po přepnutí ventilu (připojení ovládacího vstupu k přívodu vzduchu) je vstup A vypnut a vzduch prochází skrze výstup B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu, nebo pro regulaci tlaku vzduchu po připojení škrtícího ventilu. V praxi je pak možné například nastavit pomocí odfuku a škrtícího ventilu rychlost posuvu pneumatického pístu v dávkovači kapalin. Ovládání ventilu pracuje s tlakem vzduchu v rozsahu 0,15 - 0,8Mpa, všechny vstupy a výstupy mají koncovku G 1/8" s vnitřním závitem.





​
